サーミスタ温度計ユニット
STC162411
・デジタル入出力16/16標準搭載
・イーサネット１０/１００ＢＡＳＥ−Ｔ標準搭載
・DC電源標準装備（商用電源AC100V供給）
|
本体価格￥５０，４００（税込）
ソフト価格￥２９，４００（税込）
※別途サーミスタセンサー購入必要 |

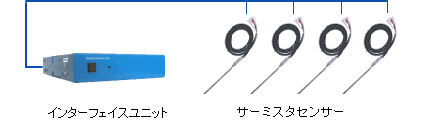

サーミスタ温度計を利用した一般的な構成図 |
|
■概要
弊社のサーミスター温度計専用インターフェイスユニット(STC162411)で、最大４チャンネルのサーミスターセンサーを接続することができます。（サーミスターセンサーは、別途購入が必要です。）また、デジタル入出力16/16、アナログ出力(2ch
0〜+10V 100mA MAX)、イーサネット１０/１００ＢＡＳＥ-ＴとDC電源を標準装備していますので、汎用性に富んだシステム構築に最適の製品となっています。また弊社では、ソフトカスタマイズサービスを行っていますので、現在計画中のシステム仕様を弊社のインターフェイスユニットにファームウェアをＯＥＭ化して搭載することで、より充実したシステム機能を実現することが出来ます。
■素子互換式サーミスタ測温体の標準温度特性
形E5C2、形E5L、形E5CS等に使用するローコストサーミスタの温度特性表(JIS
C 1611-1975準拠)
| 公称抵抗値 |
6kΩ(0℃) |
30kΩ(0℃) |
3kΩ(100℃) |
0.55kΩ(200℃) |
4kΩ(200℃) |
8kΩ(200℃) |
| 使用温度範囲 |
-50〜+100℃ |
0〜150℃ |
50〜200℃ |
100〜250℃ |
150〜300℃ |
200〜350℃ |
| サーミスタＢ定数 |
3,390K |
3,450K |
3,894K |
4,300K |
5,133K |
5,559K |
センサー
販売希望価格 |
（標準）
\3,000 |
未定 |
未定 |
未定 |
未定 |
未定 |
■STC162411 仕様
| 形式 |
STC162411 |
| 電圧 |
AC100V 50/60Hz |
| 消費電流 |
0.22A Max |
| 動作周囲温度 |
0〜50℃ 湿度90％以下（但し結露なきこと） |
| 外形寸法 |
170（W）×217（D）×40（H）ｍｍ |
| 重量 |
1.6Kg |
| サーミスターセンサー入力仕様 |
| 入力チャンネル数 |
4チャンネル |
| 測定範囲 |
0〜+50℃ (±1.0℃)
-10℃〜+100℃ (±2.0℃) |
| 分解能 |
0.1℃ |
| 測定精度 |
±1℃/0〜50℃ |
| サーミスター測温体 |
JIS C 1611-1975 公称抵抗値6kΩ（0℃） B定数 3390K |
|
| デジタル出力仕様 |
| 出力形式 |
フォトカプラ絶縁のオープンコレクタ出力（負論理） |
| 定格出力耐圧 |
最大 DC35V |
| 定格出力電流 |
50ｍA
Max（一点あたり） |
| 出力信号の点数 |
16点（8点単位で1コモン） |
| 応答時間 |
100μS以下 |
| 外部回路電源 |
DC12〜24V（±15％） |
|
| デジタル入力仕様 |
| 入力形式 |
フォトカプラ絶縁のダイオード入力（負論理） |
| 定格入力耐圧 |
最大 DC35V |
| 定格入力電流 |
10ｍA（一点あたり） |
| 入力信号の点数 |
16点（8点単位で1コモン） |
| 応答時間 |
100μS以下 |
| 外部回路電源 |
DC12〜24V（±15％） |
|
| アナログ出力仕様 |
| 出力チャンネル数 |
2チャンネル |
| 出力レンジ |
簡易絶縁ユニポーラ 0〜+10V |
| 最大出力電流 |
100ｍA（Max）/ch |
| 分解能 |
12BIT |
| 非直線性誤差 |
D/A変換部 ±4LSB |
|
|
